| 加工定制：是 | 品牌：上海湘高电气 | 型号：VS1 |
| 极数：3P+N | 灭弧方式：真空断路器 | 额定频率(Hz)：11111111111111 |
| 产品认证：***-2000 | 机械寿命：1111111111111111万次 | 额定绝缘电压：1111111111111111V |
| 一、产品概述 |

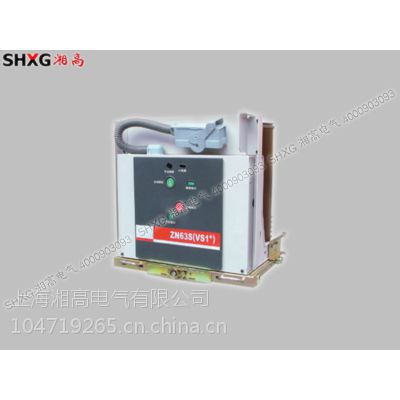

VS1系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开关本体于操动机构，***、无爆炸危险，绝缘水平高。 本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。 |
| 二、型号及含义 |
 |
| 三、结构及特点 |
| 断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内，这种结构能有效防止外力冲击，因环境污秽等外部因素对真空灭弧室的影响。 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室，其铜铬触头具有环状纵磁场触头结构，开断能力强，截流水平低，电寿命长。 真空灭弧室置与绝缘捅内，使断路器具有免维护，***，无爆炸危险，噪音低， 绝缘水平高。 操动机构为弹簧储能操作机构，机构箱内装有合闸单元，前方面板上设有分、合按钮，手储能操作孔、弹簧储能状态指示牌等。机构与本体前后布置成一体，传动效***，操作性能好，适用于频繁操作，可装于移开式或固定式开关柜。 |
| 四、工作原理 |
| 断路器合闸所需能量由弹簧储能机构供给， 储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能。 储能完成后， 储能指示牌显示“已储能”。同时， 储能切换开关切断储能电机电源, 断路器处于待合闸状态。 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸。 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通。 电机再次储能。 合闸指示牌显示“合”。辅助开关接点转换。 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”。辅助开关接点转换。 同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字。 |
| 五、防误连锁 |
| 合闸操作完成后，在断路器未分闸时， 断路器将不能再次合闸。 断路器合闸操作完成后，如合闸信号未及时去掉， 断路器内部防跳控制回路，将切断合闸回路防止多次重合闸。手车断路器在未到实验位置或工作位置时，断路器不能合闸。如果选用闭锁断路器，在二次控制电路未接同情况下， 闭锁电磁铁将防止手动合闸。 |
