| 加工定制：是 | 品牌：上海湘高电气 | 型号：GN8-10T/400 |
| 额定电压：111111V | 额定电流：111111A | 产品认证：***-2000 |
| 物料编号：11111111 |
一、概述

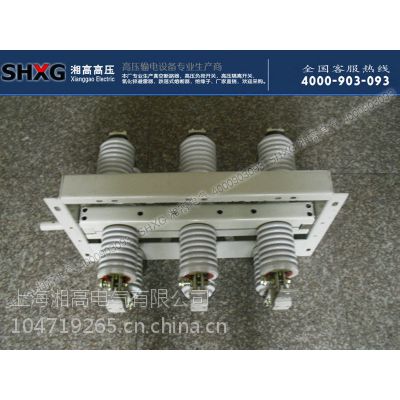

GN8/6-6/10T型户内隔离开关***为三相交流50周波(或60周波)户内装置之用。供户内高压设备在电压无负载时，切断与闭合线路之用。
其使用条件如下：
(1)海拔高度不超过1000米：
(2)环境温度不高于+40℃,不低于-30℃:
(3)相对湿度不大于85%(+20℃)
注:当海拔高度超过1000米，或环境温度于+40℃，应遵守GB311-64"高压电气设备绝缘试验电压和试验方法"和GB763-74"交流高压电器在长期工作时的发热"等标准的规定使用此种隔离开关。
离开关全型号 | 额定电压(千伏) | 工作电压(千伏) | 额定电流 安 | 极限通过电流 | 热稳定电流 | |||
峰值 | 有效值 | 1秒 | 5秒 | 10秒 | ||||
GN6-6T/200及GN8-6T/200I,II,III | 6 | 6.9 | 200 | 25.5 | 14.7 | 14.7 | 10 | 7 |
GN6-6T/400及GN8-6T/400I,II,III | 6 | 6.9 | 400 | 40 | 25 | 30 | 11 | 10 |
GN6-6T/600及GN8-6T/600I,II,III | 6 | 6.9 | 600 | 52 | 30 | 30 | 20 | 14 |
GN6-10T/200及GN8-10T/200I,II,III | 10 | 11.5 | 200 | 25.5 | 24.7 | 14.7 | 10 | 7 |
GN6-10T/400及GN8-10T/400I,II,III | 10 | 11.5 | 400 | 40 | 25 | 30 | 14 | 10 |
GN6-10T/600及GN8-10T/600I,II,III | 10 | 11.5 | 600 | 52 | 30 | 30 | 20 | 14 |
GN6-10T/1000及GN8-10T/1000I,II.III | 10 | 11.5 | 1000 | 75 | 43 | 43 | 30 | 21 |
隔离开关全型号 | 尺 寸（毫 米） | ||||
H | h | L | A1 | A | |
CN6-6T/200 | 429 | 163 | 750 | 200 | 546 |
CN6-6T/400 | 433 | 167 | 750 | 200 | 546 |
CN6-6T/600 | 437 | 171 | 750 | 200 | 546 |
CN6-10T/200 | 449 | 183 | 850 | 250 | 646 |
CN6-10T/400 | 453 | 187 | 850 | 250 | 646 |
CN6-10T/600 | 457 | 191 | 850 | 250 | 646 |
CN8-6T/200Ⅰ、Ⅱ、Ⅲ | 598 | 167 | 787 | 200 | 580 |
CN8-6T/400Ⅰ、Ⅱ、Ⅲ | 608 | 169 | 787 | 200 | 580 |
CN8-6T/600Ⅰ、Ⅱ、Ⅲ | 614 | 173 | 787 | 200 | 580 |
CN8-10T/200Ⅰ、Ⅱ、Ⅲ | 638 | 187 | 887 | 250 | 680 |
CN8-10T/400Ⅰ、Ⅱ、Ⅲ | 640 | 189 | 887 | 250 | 680 |
CN8-10T/600Ⅰ、Ⅱ、Ⅲ | 654 | 193 | 887 | 250 | 680 |
